實用新型內容
本實用新型的目的是提供一種小型葫蘆減速機，克服現有技術中結構復雜、成本高的缺陷。為解決上述技術問題，本實用新型采用的技術方案為：一種小型葫蘆減速機，由齒輪長軸、鏈式滑車齒輪配件、輸出齒輪、花鍵軸、減速機殼體、減速機蓋組成，鏈式滑車齒輪配件是齒輪片與齒輪短軸固定裝配的組合件，齒輪長軸齒數為5～10齒，與鏈式滑車齒輪配件的齒輪片嚙合，齒輪短軸與輸出齒輪嚙合，輸出齒輪聯接花鍵軸，花鍵軸驅動起重葫蘆的卷筒。齒輪長軸穿過輸出齒輪的內孔與電機軸聯接，鏈式滑車齒輪配件是兩組，對稱地嚙合在齒輪長軸與輸出齒輪的兩側；包括齒輪長軸、輸出齒輪、鏈式滑車齒輪配件的所有傳動齒輪全部裝配到減速機殼體內，減速機蓋與減速機殼體支撐所有傳動齒輪。本實用新型的有益效果在于：本實用新型傳動件尺寸小，速比大，傳動鏈短，節省材料，成本低。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

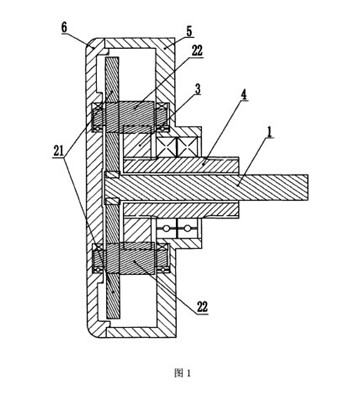

圖1為本實用新型的結構示意圖

圖中：1-齒輪長軸、3-輸出齒輪、4-花鍵軸、5-減速機殼體、6-減速機蓋、21-齒輪片、22-齒輪短軸。

具體實施方式
如圖所示，一種小型葫蘆減速機，由齒輪長軸1、鏈式滑車齒輪配件、輸出齒輪3、花鍵軸4、減速機殼體5、減速機蓋6組成，鏈式滑車齒輪配件是齒輪片21與齒輪短軸22固定裝配的組合件，齒輪長軸1齒數為5～10齒，與鏈式滑車齒輪配件的齒輪片21嚙合，齒輪短軸22與輸出齒輪3嚙合，輸出齒輪3聯接花鍵軸4，花鍵軸4驅動起重葫蘆的卷筒。齒輪長軸1通過軸承裝在輸出齒輪3內，一端通過聯軸器與電機軸聯接，另一端有齒輪(5～10齒)嚙合驅動鏈式滑車齒輪配件的齒輪片21，鏈式滑車齒輪配件的齒輪短軸22與輸出齒輪3嚙合，鏈式滑車齒輪配件是兩組，對稱地嚙合在齒輪長軸1與輸出齒輪3的兩側；花鍵軸4聯接輸出齒輪3并通過軸承與減速機殼體5裝配，花鍵軸4伸出減速機殼體5與卷筒裝配，驅動鋼絲繩卷筒，包括齒輪長軸1、輸出齒輪3、鏈式滑車齒輪配件的所有傳動齒輪全部裝配到減速機殼體5，減速機蓋6與減速機殼體5支撐所有傳動齒輪。
以上公開的僅為本專利的具體實施例，但本專利并非局限于此，對于本領域的普通技術人員來說，在不脫離本實用新型原理的前提下，做出的變形應視為屬于本實用新型保護范圍。
