環鏈手扳葫蘆的總體構造如何？怎樣操作？
編輯:北京凌鷹起重 瀏覽:4305 時間:2019-07-11

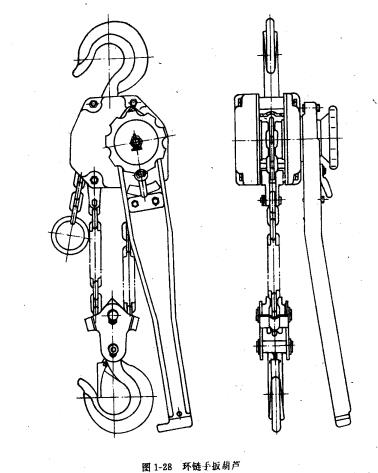

環鏈手扳葫蘆的結構如圖1-28所示，它采用一級齒輪轉動，主要有齒輪軸、齒輪、制動器、起重鏈條、鏈輪、吊鉤、操作手柄等。
操作時，先轉動手柄上的旋鈕使之指向位置牌上“上”的位置（表示吊鉤上升），然后扳動手柄，撥抓便波動撥輪，將摩擦片、棘輪、制動器座機壓緊座壓成一體，并帶動齒輪軸及齒輪一起轉動，于是鏈接的內花鍵上的起重鏈輪便帶動起重鏈條上升，重物即被平穩地起吊。當要下降重物時，轉動手柄上的旋鈕指向|“下”的位置，扳動手柄，制動器松開，重物因自重作用而下降，當停止扳動手柄時，重物就停止下降。在棘爪銷上海裝有脫離機構，空載時可以快速調整吊鉤位置。
